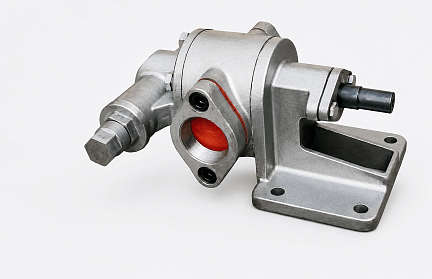

Насос шестеренный с внешним зацеплением GDE 25.033.C1-01504
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1400 |
| Производительность (м3/ч) | 3.3 |
| Макс. давление (бар) | 3.3 |
| Мощность (кВт) | 1.5 |
| Материальное исполнение корпуса | Чугун HT250 |
| Материальное исполнение шестерней и вала | Сталь 40Cr |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G1" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 11.5 |
| Вес агрегата с общепромышленным ЭД (кг) | 35 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 45 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE обеспечивают стабильный поток в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов с выраженными смазывающими свойствами. Проектирование узла ориентировано на длительный межремонтный интервал, что упрощает расчет стоимости владения оборудованием при планировании бюджета на закупку. Чтобы уточнить актуальную цену или получить спецификацию под конкретную задачу, свяжитесь с отделом продаж для формирования коммерческого предложения.
Принцип действия
Перемещение среды происходит за счет вращения двух шестерен внутри корпуса, создающих локальное разрежение в камере всасывания. Жидкость заполняет пространство между зубьями и перемещается вдоль стенок корпуса к патрубку нагнетания. В зоне выхода шестерен из зацепления объем камер увеличивается, обеспечивая всасывание, а при повторном входе зубьев в зацепление происходит принудительное вытеснение продукта в напорную магистраль. Плотное прилегание зубьев исключает вероятность обратного перетока жидкости, гарантируя стабильность подачи даже при изменении сопротивления в системе.
Конструктивные преимущества
Корпус насоса изготавливается из чугуна или нержавеющей стали AISI 304, что позволяет подбирать материал в зависимости от коррозионной активности среды. Встроенный перепускной клапан защищает оборудование от скачков давления, сбрасывая излишки потока обратно во всасывающую линию при перекрытии нагнетания. Для герметизации вала применяются торцевые уплотнения с эластомерами из PTFE или Viton, обеспечивающие надежную работу при температурах до 200 градусов Цельсия. Модульная конструкция допускает установку как общепромышленных, так и взрывозащищенных электродвигателей, что расширяет возможности интеграции насоса в опасные производственные зоны.
Области применения
Насосы серии GDE эффективно работают с такими средами, как сырая нефть, дизельное топливо, смазочные и минеральные масла, животные жиры, растительные масла, клеи, низковязкие смолы, жидкое мыло, а также различные теплоносители. Оборудование предназначено исключительно для перекачивания чистых сред, так как наличие твердых включений или волокнистых примесей приводит к ускоренному износу шестерен. Допустимая вязкость перекачиваемого продукта составляет до 2000 сСт, а предельная высота всасывания ограничена 5 метрами, что требует учета расположения насоса относительно уровня зеркала жидкости при проектировании обвязки.
