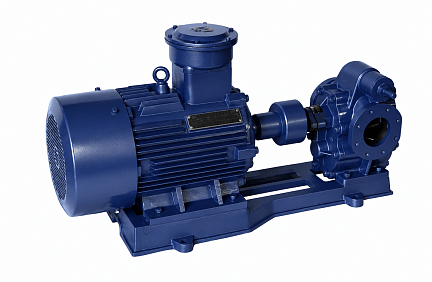

Насос шестеренный с внешним зацеплением GDE 100.720.C1-22004
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1450 |
| Производительность (м3/ч) | 72 |
| Макс. давление (бар) | 3 |
| Мощность (кВт) | 22 |
| Материальное исполнение корпуса | Чугун HT250 |
| Материальное исполнение шестерней и вала | Сталь 40Cr |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G4" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 125 |
| Вес агрегата с общепромышленным ЭД (кг) | 285 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 420 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE применяются в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов, требующих стабильного расхода. Инженерная простота конструкции обеспечивает предсказуемую работу оборудования, а итоговая стоимость владения остается низкой за счет минимальных затрат на обслуживание. Уточнить актуальную цену и условия поставки можно при формировании заказа на конкретную конфигурацию оборудования.
Принцип действия
Рабочий процесс основан на вытеснении жидкости парой шестерен с внешним зацеплением. При вращении ведущего и ведомого роторов в камере всасывания создается разрежение, которое заполняется перекачиваемой средой. Жидкость перемещается вдоль внутренней поверхности корпуса во впадинах между зубьями. В зоне нагнетания зубья входят в плотное зацепление, принудительно выталкивая продукт в выходной патрубок. Геометрия зацепления исключает обратный переток среды, что обеспечивает стабильность потока при изменении сопротивления в линии.
Конструктивные преимущества

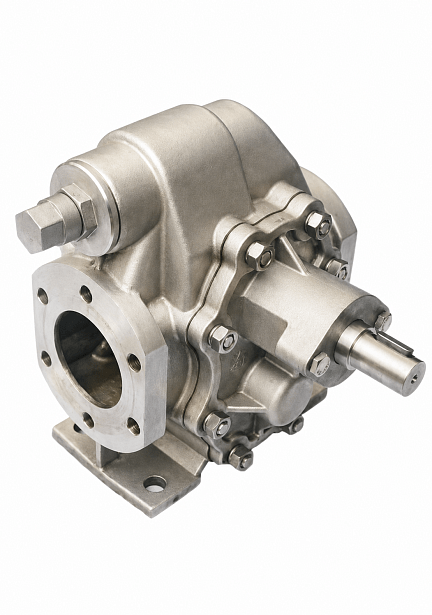

Корпус насоса изготавливается из чугуна или коррозионностойкой стали AISI 304, что позволяет подобрать исполнение под конкретную химическую активность среды. Встроенный перепускной клапан защищает систему от скачков давления при закрытии напорной задвижки, предотвращая повреждение уплотнений и вала. Для герметизации вала применяются торцевые уплотнения с эластомерами из PTFE или Viton, сохраняющие целостность при температурах до 200 градусов Цельсия. Выбор между общепромышленным и взрывозащищенным двигателем позволяет интегрировать насос в технологические линии с различными требованиями к промышленной безопасности.
Области применения
Насосы серии GDE перекачивают сырую нефть, дизельное топливо, смазочные и минеральные масла, животные жиры, растительные масла, клеи, низковязкие смолы, жидкое мыло и теплоносители. Оборудование эффективно работает с жидкостями, обладающими смазывающей способностью, при вязкости до 2000 сСт. Конструкция насоса не допускает присутствия в среде твердых включений или волокнистых примесей, способных вызвать износ зубьев. Предельная высота всасывания составляет 5 метров, что требует учета при проектировании компоновки насосной установки.
