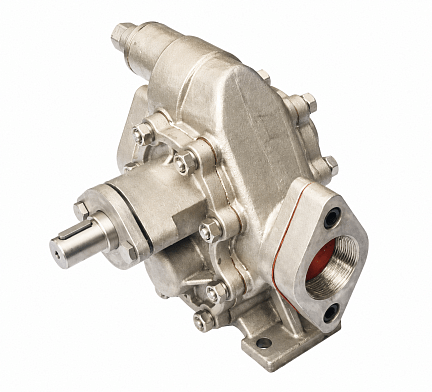

Насос шестеренный с внешним зацеплением GDE 50.120.C3-07504
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1450 |
| Производительность (м3/ч) | 12 |
| Макс. давление (бар) | 10 |
| Мощность (кВт) | 7.5 |
| Материальное исполнение корпуса | Чугун HT250 |
| Материальное исполнение шестерней и вала | Сталь 40Cr |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G2" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 28 |
| Вес агрегата с общепромышленным ЭД (кг) | 109 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 160 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE применяются в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов, требующих стабильного расхода. Инженерная простота конструкции обеспечивает предсказуемую работу оборудования в непрерывном цикле. Уточнить актуальную стоимость и условия поставки можно при формировании заказа, а итоговая цена зависит от выбранного материала корпуса и типа привода.
Принцип действия
Рабочий процесс базируется на вытеснении среды при вращении двух сопряженных шестерен внутри корпуса. В зоне всасывания зубья выходят из зацепления, создавая разрежение, которое заполняется перекачиваемым продуктом. Далее жидкость перемещается во впадинах между зубьями вдоль стенок камеры к напорному патрубку. При входе шестерен в зацепление объем впадин сокращается, что принудительно вытесняет среду в трубопровод. Плотное прилегание зубьев исключает обратный переток, обеспечивая высокий коэффициент подачи.
Конструктивные преимущества
Проточная часть выполняется из чугуна или нержавеющей стали AISI 304, что позволяет подобрать материал под химическую активность среды. Встроенный перепускной клапан защищает систему от скачков давления при закрытии напорной магистрали. Для герметизации вала применяются торцевые уплотнения с эластомерами из PTFE или Viton, адаптированные к работе при температурах до 200 градусов Цельсия. Выбор между общепромышленным и взрывозащищенным электродвигателем позволяет интегрировать насос в объекты с повышенными требованиями к безопасности.
Области применения
Агрегаты серии GDE перекачивают сырую нефть, дизельное топливо, смазочные и минеральные масла, животные жиры, растительные масла, клеи, низковязкие смолы, жидкое мыло и теплоносители. Оборудование эффективно работает с вязкостью до 2000 сСт и обеспечивает высоту всасывания до 5 метров. Эксплуатация возможна только со средами, обладающими смазывающей способностью. Наличие твердых включений или волокнистых примесей недопустимо, так как они вызывают ускоренный износ зубчатой пары и потерю производительности.
