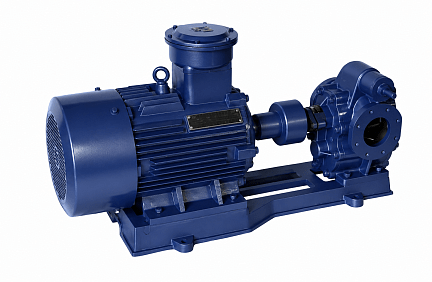

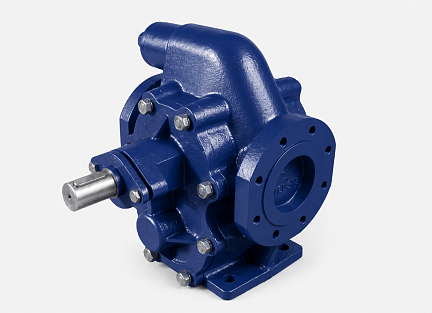

Насос шестеренный с внешним зацеплением GDE 50.120.S1-04004
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1450 |
| Производительность (м3/ч) | 12 |
| Макс. давление (бар) | 3.3 |
| Мощность (кВт) | 4 |
| Материальное исполнение корпуса | Нерж. сталь 304 |
| Материальное исполнение шестерней и вала | Нерж. сталь 304 |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G2" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 28 |
| Вес агрегата с общепромышленным ЭД (кг) | 85 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 140 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE обеспечивают стабильный поток в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов с выраженными смазывающими свойствами. Простая архитектура устройства позволяет легко интегрировать его в технологические линии, где стоимость владения оборудованием напрямую зависит от ремонтопригодности. При расчете бюджета на модернизацию производства стоит учитывать, что цена агрегата варьируется в зависимости от выбранных материалов проточной части и типа электропривода. Чтобы купить подходящую модификацию, необходимо сопоставить параметры вязкости рабочей среды с мощностью выбранного двигателя.
Принцип действия
Рабочий процесс основан на принудительном перемещении жидкости парой шестерен с внешним зацеплением. При вращении валов в камере всасывания объем между зубьями увеличивается, что создает разрежение и заставляет среду заполнять межзубовое пространство. Далее жидкость перемещается вдоль внутренних стенок корпуса в зону нагнетания. В момент входа зубьев в зацепление объем впадин резко сокращается, вытесняя продукт в выходной патрубок. Плотное прилегание зубьев друг к другу и к стенкам корпуса исключает обратный переток среды, обеспечивая равномерную подачу без пульсаций.
Конструктивные преимущества
Корпус насоса изготавливается из чугуна или нержавеющей стали AISI 304, что позволяет адаптировать оборудование под агрессивность перекачиваемой среды. Встроенный перепускной клапан защищает систему от скачков давления, сбрасывая излишки жидкости при закрытии запорной арматуры на выходе. Для герметизации вала применяются торцевые уплотнения с эластомерами из PTFE или Viton, сохраняющие целостность при температурах до 200 градусов Цельсия. Модульная конструкция допускает установку как общепромышленных, так и взрывозащищенных электродвигателей, что расширяет возможности эксплуатации на объектах с повышенными требованиями к безопасности.
Области применения
Насосы серии GDE эффективно перекачивают сырую нефть, дизельное топливо, смазочные и минеральные масла, животные жиры, растительные масла, клеи, низковязкие смолы, жидкое мыло и теплоносители. Оборудование рассчитано на работу с вязкостью до 2000 сСт и обеспечивает высоту всасывания до 5 метров. Конструкция шестеренного механизма не допускает наличия в составе продукта твердых включений или волокнистых примесей, способных вызвать заклинивание или ускоренный износ зубьев. При подборе оборудования важно убедиться, что среда обладает достаточной смазывающей способностью для предотвращения сухого трения в узлах насоса.
