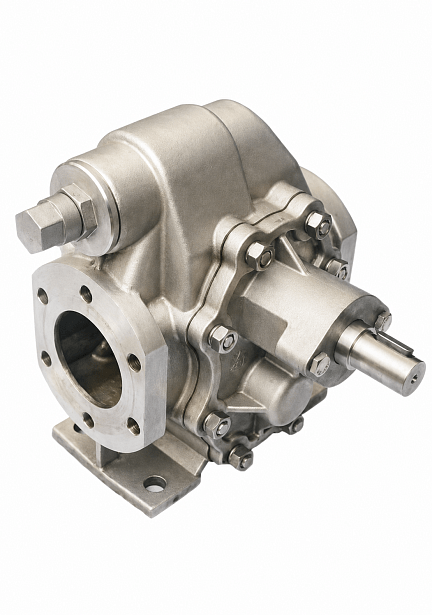

Насос шестеренный с внешним зацеплением GDE 80.180.C2-07504
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1450 |
| Производительность (м3/ч) | 18 |
| Макс. давление (бар) | 6 |
| Мощность (кВт) | 7.5 |
| Материальное исполнение корпуса | Чугун HT250 |
| Материальное исполнение шестерней и вала | Сталь 40Cr |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G3" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 41 |
| Вес агрегата с общепромышленным ЭД (кг) | 121 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 170 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE применяются в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов, требующих стабильного расхода. Инженерная простота конструкции обеспечивает предсказуемую работу оборудования, а итоговая стоимость владения остается низкой за счет минимальных затрат на обслуживание. Чтобы купить подходящую модификацию, необходимо учитывать вязкость среды и требования к материалам корпуса, влияющие на конечную цену изделия.
Принцип действия
Рабочий процесс основан на перемещении среды в камерах, образованных зубьями двух шестерен и стенками корпуса. При вращении ведущего и ведомого валов объем в зоне всасывания увеличивается, создавая разрежение, которое заполняется перекачиваемым продуктом. Жидкость перемещается во впадинах между зубьями вдоль внутренней поверхности корпуса к нагнетательному патрубку. В момент входа зубьев в зацепление объем камеры сокращается, вытесняя среду в напорную линию. Плотное прилегание зубьев исключает обратный переток, обеспечивая высокий коэффициент подачи.
Конструктивные преимущества

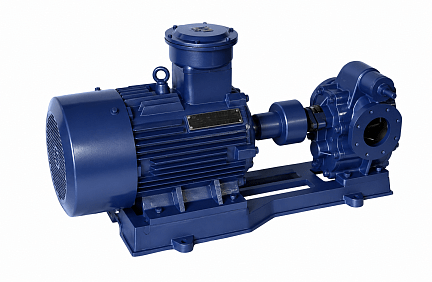

Проточная часть выполняется из чугуна или нержавеющей стали AISI 304, что позволяет подобрать материал под химическую активность среды. Встроенный перепускной клапан защищает систему от скачков давления при кратковременном перекрытии напорной магистрали. Для герметизации вала используются торцевые уплотнения с эластомерами из PTFE или Viton, рассчитанные на работу при температурах до 200 градусов Цельсия. Выбор между общепромышленным и взрывозащищенным электродвигателем определяется условиями эксплуатации на конкретном производственном участке.
Области применения
Насосы серии GDE перекачивают сырую нефть, дизельное топливо, смазочные и минеральные масла, животные и растительные жиры, клеи, низковязкие смолы, жидкое мыло, а также теплоносители. Оборудование эффективно работает с жидкостями, обладающими смазывающей способностью, при вязкости до 2000 сСт. Конструкция не допускает наличия в среде твердых включений или волокнистых примесей, способных вызвать заклинивание шестерен. Предельная высота всасывания составляет 5 метров, что требует размещения агрегата в непосредственной близости от емкости с продуктом.
