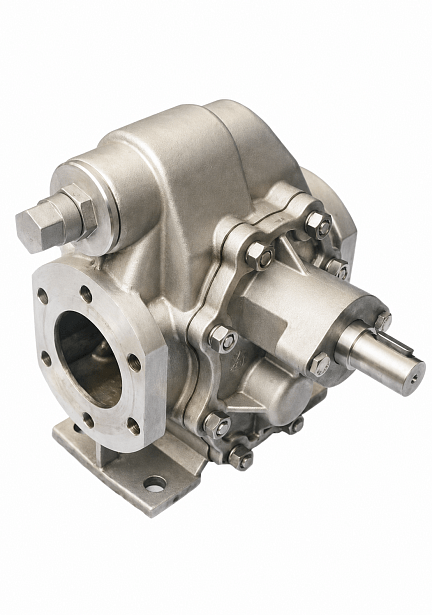

Насос шестеренный с внешним зацеплением GDE 80.290.C1-05504
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1450 |
| Производительность (м3/ч) | 29 |
| Макс. давление (бар) | 3 |
| Мощность (кВт) | 5.5 |
| Материальное исполнение корпуса | Чугун HT250 |
| Материальное исполнение шестерней и вала | Сталь 40Cr |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G3" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 41 |
| Вес агрегата с общепромышленным ЭД (кг) | 110 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 160 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE применяются в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов, требующих стабильного расхода. Конструкция устройства минимизирует количество подвижных деталей, что упрощает регламентное обслуживание и позволяет точно рассчитать стоимость владения оборудованием. При необходимости купить насос для интеграции в существующую технологическую линию, важно учитывать вязкость среды и требования к материалам корпуса, которые напрямую влияют на итоговую цену поставки.
Принцип действия
Рабочий процесс основан на перемещении жидкости во впадинах между зубьями двух шестерен с внешним зацеплением. При вращении ведущего и ведомого валов в камере всасывания создается разрежение, которое заполняется перекачиваемым продуктом. Далее жидкость перемещается вдоль внутренних стенок корпуса в зону нагнетания. В момент повторного вхождения зубьев в зацепление объем впадин уменьшается, что принудительно вытесняет среду в выходной патрубок. Геометрия зубчатого зацепления исключает обратный переток жидкости, обеспечивая равномерность потока без пульсаций.
Конструктивные преимущества
Проточная часть выполняется из серого чугуна или нержавеющей стали AISI 304, что позволяет адаптировать насос под агрессивность среды и температурные режимы до 200 градусов Цельсия. Встроенный перепускной клапан защищает систему от скачков давления при кратковременном перекрытии напорной магистрали. Для герметизации вала предусмотрены торцевые уплотнения с эластомерами из PTFE или Viton, сохраняющие стабильность свойств при контакте с химически активными составами. Выбор между общепромышленным и взрывозащищенным исполнением двигателя позволяет эксплуатировать оборудование в зонах с повышенными требованиями к пожарной безопасности.
Области применения
Насосы серии GDE перекачивают сырую нефть, дизельное топливо, смазочные и минеральные масла, животные жиры, растительные масла, клеи, низковязкие смолы, жидкое мыло и теплоносители. Оборудование эффективно работает со средами, обладающими смазывающей способностью, при вязкости до 2000 сСт. Конструкция не допускает наличия твердых абразивных включений и волокнистых примесей, способных вызвать износ зубьев. Предельная высота всасывания составляет 5 метров, что требует соблюдения правил монтажа при размещении насоса относительно уровня емкости с продуктом.
