Насос шестеренный с внешним зацеплением GDE 80.290.C3-11004
| Производитель | TekFlo |
|---|---|
| Страна-изготовитель | Китай |
| Тип насоса | Шестеренный |
| Зацепление | Внешнее |
| Скорость работы (об/мин) | 1450 |
| Производительность (м3/ч) | 29 |
| Макс. давление (бар) | 10 |
| Мощность (кВт) | 11 |
| Материальное исполнение корпуса | Чугун HT250 |
| Материальное исполнение шестерней и вала | Сталь 40Cr |
| Уплотнение вала | Механическое с PTFE или Viton (под заказ) |
| Размер подключения | G3" |
| Напряжение (В) | 400 |
| Вес насосной части (кг) | 41 |
| Вес агрегата с общепромышленным ЭД (кг) | 150 |
| Вес агрегата с взрывозащищенным ЭД (кг) | 190 |
Узнать стоимость
получить консультацию *
получить консультацию *
* Расскажем про все особенности и поможем Вам сделать правильный выбор
Шестеренные насосы серии GDE применяются в системах транспортировки и высоконапорной подачи смазок, масел, топлива и других продуктов, требующих стабильного расхода без пульсаций. При расчете бюджета проекта стоимость оборудования зависит от выбранного материала корпуса и типа привода, поэтому купить агрегат можно в конфигурации, максимально соответствующей условиям конкретной технологической линии. Цена устройства определяется материалом проточной части и типом торцевого уплотнения, что позволяет подобрать оптимальное решение под конкретные производственные задачи.
Принцип действия
Рабочий процесс основан на перемещении жидкости во впадинах между зубьями двух шестерен, вращающихся внутри корпуса. При выходе зубьев из зацепления в камере всасывания создается разрежение, которое заполняется перекачиваемой средой. Жидкость перемещается вдоль стенок корпуса к нагнетательному патрубку, где повторное вхождение зубьев в зацепление вытесняет продукт в трубопровод. Точное прилегание зубьев исключает обратный переток среды из зоны нагнетания обратно в зону всасывания.
Конструктивные преимущества

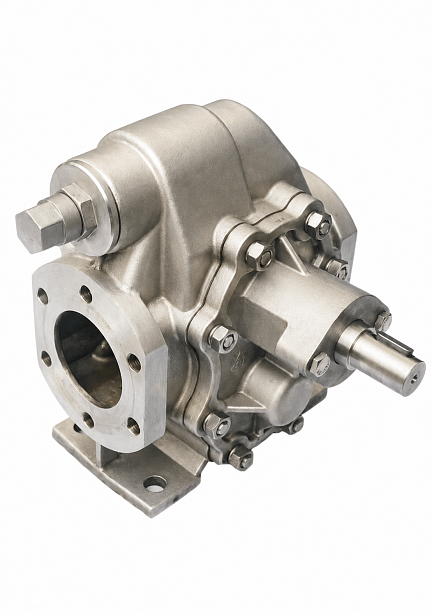

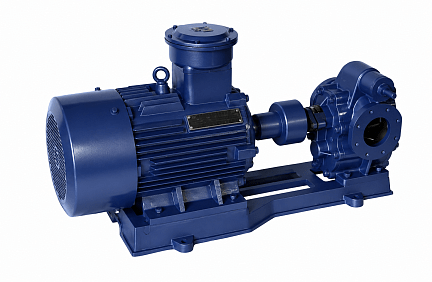

Корпус насоса изготавливается из чугуна или нержавеющей стали AISI 304, что позволяет адаптировать оборудование к работе с агрессивными или пищевыми средами. Встроенный перепускной клапан защищает систему от скачков давления, сбрасывая избыток потока при закрытии задвижек на линии нагнетания. Для герметизации вала используются торцевые уплотнения с эластомерами из PTFE или Viton, обеспечивающие работу при температурах до 200 °C. Выбор между общепромышленным и взрывозащищенным исполнением двигателя позволяет безопасно интегрировать насос в зоны с повышенными требованиями к пожарной безопасности.
Области применения
Насосы серии GDE перекачивают сырую нефть, дизельное топливо, смазочные и минеральные масла, животные и растительные жиры, клеи, низковязкие смолы, жидкое мыло, а также различные теплоносители. Оборудование эффективно работает при вязкости среды до 2000 сСт и высоте всасывания до 5 метров. Важно учитывать, что конструкция не рассчитана на перекачивание продуктов с содержанием твердых частиц или волокнистых включений, которые могут вызвать абразивный износ или заклинивание шестерен.
